Co to jest mur oporowy L?
Mur oporowy w kształcie litery L, znany jako mur oporowy typu L, to zaawansowana konstrukcja inżynieryjna, której głównym zadaniem jest podtrzymywanie gruntu na różnych wysokościach. Dzięki specyficznej formie, w której jedna część muru umiejscowiona jest pod ziemią, a druga działa jako pionowa ściana, możliwe jest efektywne stabilizowanie nasypów i skarp.
Zastosowanie murów oporowych L jest szerokie i obejmuje:
- budownictwo prywatne,
- infrastrukturę drogową,
- stabilizowanie skarp,
- przeciwdziałanie osuwiskom,
- element architektury ogrodowej.
Ich kluczowa rola polega na ochronie przed osunięciami ziemi, co znacząco wpływa na bezpieczeństwo budynków i całej infrastruktury. Te konstrukcje są specjalnie zaprojektowane, aby wytrzymać ogromne ciśnienie gruntu, co przyczynia się do ochrony przed ewentualnym zawaleniem się. Solidne wykonanie i właściwe umiejscowienie fundamentu stanowią podstawę stabilności murów, co jest szczególnie istotne w obszarach narażonych na ruchy gruntowe.
Takie cechy sprawiają, że mur oporowy L to skuteczne wsparcie dla różnorodnych systemów budowlanych, gwarantując ich trwałość oraz bezpieczeństwo.
Jakie są rodzaje muru oporowego i ich różnice?
Mury oporowe można klasyfikować na różne sposoby, uwzględniając ich konstrukcję, użyte materiały oraz mechanizmy działania. Wśród najbardziej powszechnych znajdują się:
- mury grawitacyjne,
- wspornikowe,
- przyporowe,
- zespolone z gruntem.
Mury grawitacyjne wykorzystują swój ciężar do zapewnienia stabilności, co sprawia, że ich budowa jest stosunkowo prosta. Z drugiej strony, mury wspornikowe, takie jak te w formie litery L, rozkładają działające siły poprzez przemyślaną konstrukcję, co czyni je idealnym wyborem w terenie o zmiennym ukształtowaniu. Mury przyporowe, wzbogacone o elementy stabilizujące, zapewniają dodatkowe wsparcie. Natomiast mury zespolone z gruntem często wykorzystują geosyntetyki, co pozwala na lepszą integrację z otaczającym terenem.
Różnice między tymi typami obejmują także grubość, funkcję oraz koszty realizacji. Mury oporowe można budować z różnych materiałów, takich jak:
- beton,
- stal,
- kamień,
- cegła,
- drewno.
Wybór surowca ma wpływ na estetykę, trwałość, cenę oraz zdolność do znoszenia obciążeń. Projektowanie tych konstrukcji z uwzględnieniem ich funkcji — takich jak stabilizacja skarp, ochrona przed erozją, czy też elementy wkomponowane w krajobraz — sprawia, że są one zarówno praktyczne, jak i atrakcyjne wizualnie. Dzięki tej różnorodności w konstrukcji i zastosowaniach, mury oporowe stanowią nieodłączny element inżynierii lądowej, umożliwiając skuteczne utrzymanie gruntu oraz wzbogacenie infrastruktury budowlanej.

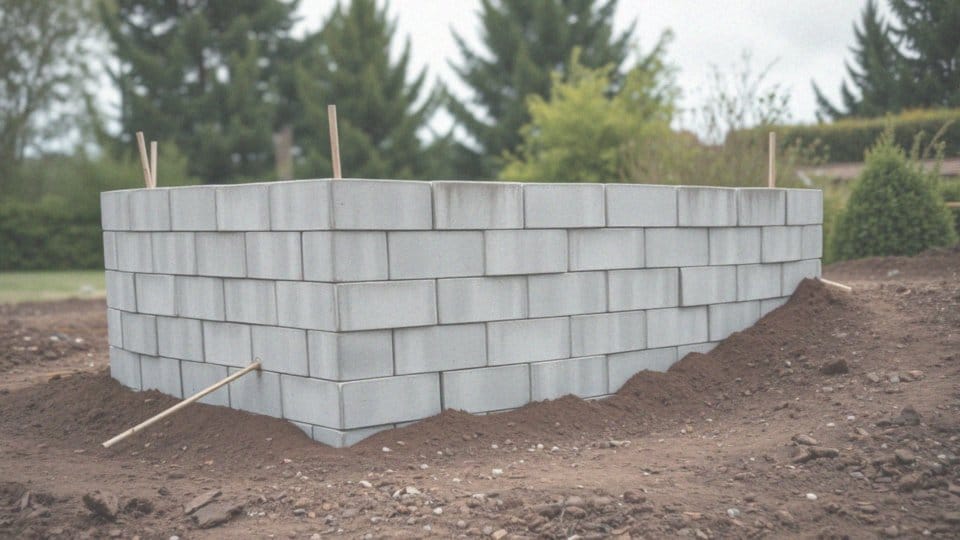

Jakie cechy charakterystyczne ma mur oporowy L?
Mur oporowy w kształcie litery 'L’ wyróżnia się kilkoma kluczowymi cechami. Jego unikalna forma zapewnia znakomitą stabilność, skutecznie rozkładając ciśnienie gleby na dwie płaszczyzny:
- pionowa ściana wspiera grunt,
- poziomy element zapobiega osuwaniu się materiałów.
Ten typ konstrukcji jest w stanie przenosić obciążenia wynoszące do 16,7 kN/m², co czyni go idealnym rozwiązaniem w trudnych warunkach gruntowych. Dzięki prefabrykowanym częściom, montaż jest znacznie szybszy, a precyzyjne poziomowanie ułatwia cały proces budowy.
Mur oporowy L oferuje również wysoką odporność na osuwanie oraz trwałość zastosowanych materiałów, co przekłada się na dłuższą żywotność całej konstrukcji. W tym przypadku można wykorzystać różnorodne materiały, takie jak beton, co pozwala na idealne dopasowanie do specyficznych warunków otoczenia.
Funkcjonując jako element redukujący nierówności terenu, mur ten ma istotny wpływ na stabilizację, znacznie ograniczając ryzyko uszkodzeń spowodowanych przez zewnętrzne obciążenia.
Jakie materiały są używane do budowy murów oporowych?
W budowie murów oporowych wykorzystuje się różnorodne materiały, co ma znaczący wpływ na ich właściwości oraz zastosowania. Najczęściej spotykanym surowcem jest beton, który może być używany zarówno w formie wylewanej na miejscu, jak i prefabrykatów, takich jak elementy betonowe typu L. Te ostatnie umożliwiają szybki i efektywny proces montażu.
Nie można pominąć naturalnych kamieni, takich jak granit czy piaskowiec, które przyciągają uwagę swoją wysoką wytrzymałością oraz estetycznym wyglądem. Tradycyjna cegła również ma swoje miejsce w murach oporowych, doceniana za znakomite właściwości izolacyjne. W mniej wymagających konstrukcjach stosuje się drewno, które przyjmuje formę impregnowanych belek.
Gdy rozmawiamy o murach oporowych zespolonych z gruntem, istotną rolę odgrywają geosyntetyki. Geotekstylia i georuszty pozwalają na efektywną integrację murów z okolicznym terenem, co znacznie poprawia ich funkcjonalność. Właściwy dobór materiałów ma kluczowe znaczenie, ponieważ wpływa na trwałość, estetykę oraz zdolność do przenoszenia obciążeń.
Warto również dodać, że zastosowanie zbrojenia stalowego w konstrukcjach betonowych znacząco zwiększa ich odporność na uszkodzenia oraz wydłuża okres użytkowania.
Jakie są wymiary i grubości muru oporowego L?
Wymiary i grubości murów oporowych typu L odgrywają kluczową rolę w zapewnieniu ich efektywności oraz bezpieczeństwa. Standardowe prefabrykaty mają wysokość od 40 do 260 cm, co daje dużą elastyczność w projektowaniu. Szerokość podstawy tych elementów waha się między 33 a 100 cm, natomiast grubość ściany pionowej zazwyczaj oscyluje w granicach 12 do 15 cm.
Każdy mur oporowy jest starannie zaprojektowany na podstawie obliczeń statycznych, które uwzględniają zarówno ciśnienie wywierane przez ziemię, jak i wymagany poziom stabilności. W praktyce najczęściej spotykane wymiary to:
- 100x100x80 cm,
- 120x100x80 cm,
- 140x100x80 cm.
Warto zaznaczyć, że masa prefabrykatów wynosi od 530 kg do 1740 kg, co, oczywiście, ma związek z ich rozmiarami. Odpowiedni dobór wymiarów i grubości tych elementów jest kluczowy dla zapewnienia stabilności oraz dużej nośności. Jest to szczególnie istotne w kontekście zapewnienia ochrony przed osunięciami ziemi oraz stabilizacji skarp.
Jakie są zalety stosowania murów oporowych w budownictwie?
Mury oporowe w budownictwie oferują wiele korzyści, które positively wpływają na wydajność i bezpieczeństwo konstrukcji. Przede wszystkim stabilizują skarpy, co skutecznie zapobiega osunięciom ziemi oraz erozji. Dzięki swojej specyficznej budowie, potrafią równocześnie utrzymać grunt na nachylonych zboczach, co umożliwia efektywne zagospodarowanie trudnych terenów. Inną istotną zaletą tych murów jest:
- możliwość tworzenia płaskich, praktycznych powierzchni w górzystych obszarach,
- dzięki czemu parkingi czy tereny rekreacyjne zwiększają ich użyteczność.
Mury oporowe pełnią również ważne funkcje estetyczne, wkomponowując się w otaczający krajobraz i polepszając wygląd okolicy. Dzięki swoim właściwościom, działają jako bariery przeciwhałasowe i przeciwwiatrowe, co znacząco podnosi komfort użytkowników przestrzeni. W kontekście bezpieczeństwa, stanowią skuteczną ochronę przed spadającymi kamieniami oraz osuwającym się gruntem, co z kolei minimalizuje ryzyko wypadków, zwłaszcza w rejonach zagrożonych osunięciami. Ponadto, mury te przyczyniają się do efektywnego zarządzania wodą, co zapobiega erozji i poprawia odprowadzenie deszczówki. Ich obecność w budownictwie nie tylko stabilizuje teren, ale również zmniejsza ryzyko powodzi, co czyni je niezastąpionym elementem współczesnej architektury.
Jakie normy budowlane dotyczą muru oporowego L?
Normy budowlane dotyczące murów oporowych L odgrywają kluczową rolę w zapewnieniu ich stabilności i bezpieczeństwa. W Polsce najważniejszymi standardami są:
- PN-EN 1997, dotycząca geotechniki,
- PN-EN 206, która reguluje wymagania dla betonu.
Te normy zawierają szczegółowe zasady dotyczące projektowania, obliczeń statycznych oraz doboru odpowiednich materiałów. Projektanci powinni uwzględnić lokalne warunki gruntowe, które mają istotny wpływ na fundamenty muru. Właściwe przestrzeganie wytycznych dotyczących głębokości posadowienia oraz drenażu jest kluczowe, ponieważ zapobiega gromadzeniu się wody i erozji. Oprócz tego, normy określają także wymagania związane z obciążeniami spowodowanymi wiatrem, śniegiem oraz wpływem warunków atmosferycznych.
Niezwykle istotne jest zastosowanie odpowiednich współczynników bezpieczeństwa, co pozwala na projektowanie murów oporowych o wysokiej wytrzymałości, zdolnych do radzenia sobie z różnorodnymi obciążeniami. Przestrzeganie tych wszystkich wymogów normatywnych znacząco wpływa na użytkowanie murów oporowych L, gwarantując ich długotrwałą i bezpieczną eksploatację, nawet w trudnych warunkach gruntowych.

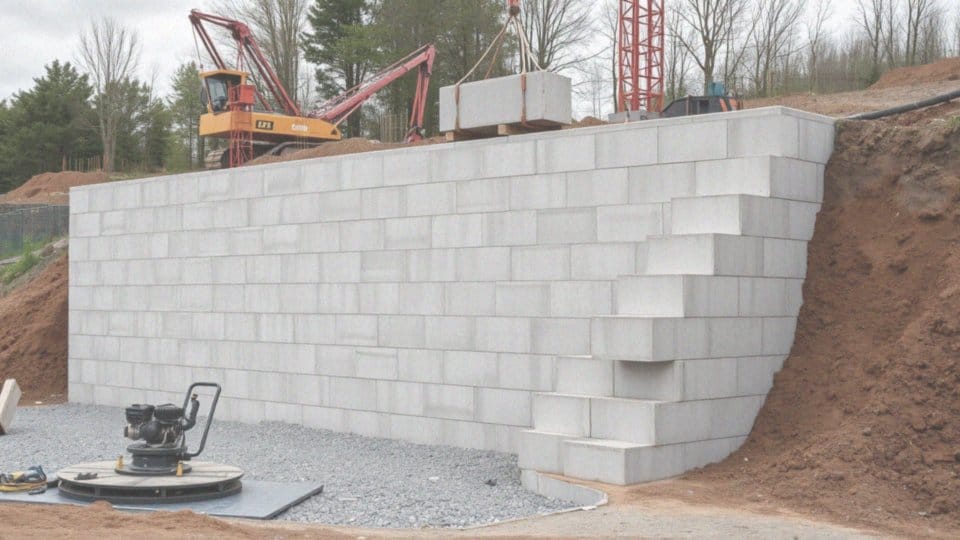

Jak montować mur oporowy L?
Montaż muru oporowego typu L to zadanie, które wymaga staranności oraz dobrego wyposażenia. Cały proces zaczyna się od stworzenia mocnego fundamentu, który musi być dokładnie wypoziomowany i zagęszczony. To kluczowy krok, ponieważ zapewnia stabilność całej konstrukcji.
Po przygotowaniach, na miejsce budowy transportowane są prefabrykowane elementy, takie jak betonowe bloki typu L, które następnie podnoszone są dźwigiem. Zanim przystąpimy do montażu, warto dokładnie sprawdzić, jak są ustawione te bloki. Dodatkowo ważne jest, aby przewidzieć system drenażowy – to pozwoli ograniczyć ryzyko gromadzenia się wody za murem, co mogłoby prowadzić do osunięcia się gruntu.
Po poprawnym ustawieniu prefabrykatów, przestrzeń za murem należy wypełnić odpowiednim rodzajem gleby, którą następnie trzeba zagęścić warstwami, by zwiększyć stabilność konstrukcji. W całym procesie przydatna okazuje się pętla transportowa RD-20, ułatwiająca operowanie większymi elementami. Użycie poziomicy jest także niezbędne, by upewnić się, że wszystkie części muru są idealnie wyrównane.
Montaż ścian oporowych typu L charakteryzuje się prosta procedurą poziomowania, co pozwala na szybką adaptację do wymogów projektu. Jeśli każdy krok zostanie zrealizowany zgodnie z planem, stabilność muru oraz jego efektywność w zabezpieczaniu terenu z pewnością znacznie wzrosną.
W jaki sposób mur oporowy L wpływa na stabilność konstrukcji?
Mur oporowy w kształcie litery 'L’ odgrywa istotną rolę w zapewnieniu stabilności budowli. Dzięki swojej unikalnej formie skutecznie przejmuje boczne ciśnienie gruntu, co przekłada się na równomierne rozłożenie sił. To z kolei znacznie obniża ryzyko osunięć skarp. Wykorzystuje ciężar nagromadzonego materiału jako naturalny sposób stabilizacji, co ma kluczowe znaczenie na terenach o zmiennym ukształtowaniu, gdzie zagrożenie osuwiskami jest znaczne. Tego rodzaju konstrukcje nie tylko wspierają nasypy, ale również skutecznie chronią przed erozją, co zwiększa bezpieczeństwo sąsiednich budynków.
Dobrze zaprojektowany i prawidłowo zbudowany mur oporowy, umiejscowiony wzdłuż skarp, jest w stanie wytrzymać różne zewnętrzne obciążenia, na przykład:
- intensywne opady deszczu,
- zmiany poziomu wód gruntowych.
Właściwy dobór materiałów budowlanych ma ogromny wpływ na długoletnią trwałość całej konstrukcji. Solidne mury mogą znieść obciążenia nawet do 16,7 kN/m², co świadczy o ich znaczeniu w inżynierii lądowej. Zapewnienie stabilności muru jest szczególnie istotne w rejonach, które są podatne na ruchy gruntowe. Umiejętne zastosowanie tego rodzaju konstrukcji przyczynia się do ochrony przed usuwaniem gleby oraz zmniejsza ryzyko kosztownych napraw związanych z potencjalnymi uszkodzeniami budynków.
Co to jest podparcie skarp i jak działa?
Podparcie skarp to zespół działań, które mają na celu ochronę tych terenów przed osuwiskami i destabilizacją. Istotnym aspektem jest efektywne przejmowanie bocznych obciążeń gruntu, co pozwala na utrzymanie go w stabilności.
Wśród metod stosowanych w celu zabezpieczenia skarp wyróżnia się:
- murowanie oporowe,
- palowanie,
- kotwienie gruntu,
- wykorzystanie geosyntetyków.
Mury oporowe pełnią funkcję stabilizacyjną, skutecznie chroniąc przed erozją i przemieszczaniem się materiału. Odpowiednio zaprojektowane konstrukcje, takie jak mury grawitacyjne czy wspornikowe, oferują różnorodne mechanizmy wsparcia, kluczowe dla utrzymania skarp w stabilnej pozycji. Dzięki ich zastosowaniu, osunięcia ziemi są praktycznie eliminowane, co w rezultacie wpływa na ochronę infrastruktury oraz zapewnienie bezpieczeństwa ludzi.
Wybór odpowiednich materiałów, jak beton czy stal, znacząco podnosi efektywność tych murów. W obliczu skrajnych warunków atmosferycznych, murowane podparcia odgrywają fundamentalną rolę w projektach infrastrukturalnych, zabezpieczając przed potencjalnymi skutkami osunięć ziemi.
Jakie metody zabezpieczenia skarp można zastosować?
Zabezpieczanie skarp można realizować na kilka sposobów, a wybór konkretnej metody zależy od charakterystyki terenu, właściwości gruntowych oraz posiadanego budżetu. Wśród kluczowych rozwiązań znajdują się:
- palowanie,
- kotwienie gruntu,
- geosyntetyki,
- gabiony,
- biologiczne metody stabilizacji.
Palowanie to technika, w której pali wbijane są w ziemię, co znacząco wzmacnia skarpę i redukuje ryzyko osunięć. Kotwienie gruntu polega na łączeniu kotew z powierzchnią skarpy, co dodatkowo zabezpiecza materiał przed przemieszczeniem. Geosyntetyki, takie jak geotekstylia czy georuszty, tworzą warstwy wzmacniające glebę, tym samym chroniąc ją przed erozją i poprawiając stabilność. Gabiony, czyli kosze wypełnione kamieniem, pełnią nie tylko funkcję ochronną, ale również estetyczną, absorbując wodę i zapobiegając erozji. Biologiczne metody stabilizacji, na przykład obsadzanie skarp roślinnością, oferują naturalne wsparcie w wzmocnieniu gruntu.
Aby wybrać najbardziej odpowiednią metodę, warto przeprowadzić szczegółową analizę geotechniczną, która zapewni skuteczność i bezpieczeństwo stabilizacji. Należy także mieć na uwadze zmienne warunki atmosferyczne oraz lokalne uwarunkowania gruntowe, które mogą wpływać na dobór optymalnych rozwiązań.
Jakie są konsekwencje osunięć ziemi w kontekście murów oporowych?
Osunięcia ziemi stają się poważnym zagrożeniem dla murów oporowych, które mogą ulegać uszkodzeniom, deformacjom, a nawet całkowitemu zniszczeniu. Te niebezpieczne zjawiska zwykle mają swoje źródło w:
- błędach projektowych,
- deficycie odpowiedniego drenażu,
- nagłych zmianach w warunkach gruntowych.
Mury oporowe powinny radzić sobie z bocznym ciśnieniem wywieranym przez ziemię. W przypadku osunięcia, to ciśnienie często przewyższa ich nośność, co prowadzi do pęknięć i poważnych uszkodzeń. Ważne jest, aby zrozumieć, jak stabilność murów wpływa na całe otoczenie. Nacisk ze strony osuniętego materiału zwiększa obciążenie i wprowadza ryzyko zawalenia, co może zagrozić nie tylko samym strukturom, ale także ludziom i innym budynkom w pobliżu.
Aby zredukować to ryzyko, kluczowe staje się odpowiednie zabezpieczenie skarp. W tym kontekście warto zastosować różnorodne materiały budowlane oraz techniki stabilizacji. Design stabilnych murów oporowych powinien uwzględniać lokalne warunki geologiczne i hydrologiczne, dzięki czemu można skuteczniej przeciwdziałać osunięciom ziemi. Również właściwe zarządzanie wodą odgrywa znaczącą rolę w minimalizowaniu zagrożeń. Dobre wentylacja oraz drenaż wokół murów są niezbędne, aby uniknąć gromadzenia się wody, co mogłoby prowadzić do erozji gleby.
Skutki osunięcia ziemi dla murów oporowych to nie tylko straty materialne związane z potrzebą naprawy czy rekonstrukcji, ale także wydłużenie czasu na przywrócenie pełnej funkcjonalności terenu.
Jakie funkcje pełni zbrojenie muru oporowego L?
Zbrojenie muru oporowego L odgrywa kluczową rolę w zapewnieniu jego stabilności i wytrzymałości. Jego głównym zadaniem jest absorbowanie sił rozciągających, które pojawiają się w wyniku obciążenia gruntowego. Dzięki zastosowaniu zbrojenia, mur zyskuje większą odporność na pęknięcia oraz deformacje, co znacząco podnosi jego nośność i trwałość.
Ilość oraz układ zbrojenia są ustalane na podstawie dokładnych obliczeń statycznych, które biorą pod uwagę:
- ciśnienie ziemi,
- inne obciążenia wpływające na konstrukcję.
Najczęściej wykorzystywaną do tego celu substancją jest stal, znana ze swojej doskonałej wytrzymałości mechanicznej, co sprawia, że idealnie sprawdza się w różnych budowlach. Warto również zaznaczyć, że zbrojenie zwiększa odporność konstrukcji na skrajne warunki atmosferyczne. Intensywne opady deszczu czy zmiany w poziomie wód gruntowych mogą stanowić poważne zagrożenie, jednak fachowo zaprojektowane zbrojenie znacznie redukuje ryzyko uszkodzeń, co jest szczególnie istotne w obszarach narażonych na osuwiska.
Konstrukcja muru oporowego L, wzbogacona o takie zbrojenie, nie tylko poprawia swą stabilność, ale również wpływa na długowieczność całej budowli. Dlatego właśnie zbrojenie jest kluczowym aspektem przy projektowaniu i realizacji murów oporowych, które muszą zmierzyć się z różnorodnymi obciążeniami, garantując jednocześnie bezpieczeństwo całej infrastruktury.
