Co to jest przekrój przewodu?
Przekrój przewodu to kluczowy element, który określa jego pole przekroju poprzecznego, mierzone w milimetrach kwadratowych (mm²). Większy przekrój oznacza wyższą obciążalność prądową, co ma duże znaczenie podczas projektowania układów elektrycznych.
Obciążalność prądowa kabla bezpośrednio zależy od jego przekroju; na przykład przewód o standardowym przekroju 1,5 mm² jest w stanie przeprowadzić prąd o maksymalnym natężeniu:
- od 10 A,
- do 16 A,
zależnie od warunków chłodzenia oraz techniki ułożenia. Przekrój wpływa również na rezystancję elektryczną — mniejszy przekrój skutkuje wyższą rezystancją, co prowadzi do strat energii w postaci ciepła. Długość przewodu ma również znaczenie dla spadku napięcia, co jest szczególnie istotne w systemach zasilających, gdzie znaczne odległości między źródłem zasilania a odbiornikiem mogą wpływać na efektywność działania.
Dlatego wybór odpowiedniego przekroju przewodów jest niezwykle ważny. Złe parametry mogą prowadzić do przegrzewania się przewodów i uszkodzeń w instalacji, co zwiększa ryzyko wystąpienia pożaru. Z tego powodu, znajomość nominalnego przekroju przewodu ma fundamentalne znaczenie dla bezpieczeństwa instalacji elektrycznych.
Jak określa się średnicę i przekrój przewodu?
Średnicę przewodu mierzy się w milimetrach (mm), co stanowi miarę jego przekroju poprzecznego. Aby obliczyć ten przekrój, wykorzystujemy wzór na pole koła: P = πr², gdzie r oznacza promień, a P to pole przekroju, które podawane jest w milimetrach kwadratowych (mm²).
Znalezienie średnicy przewodu ma kluczowe znaczenie, ponieważ wiele norm elektrycznych uwzględnia znormalizowane wartości średnic kabli. Na przykład:
- przewód o średnicy 2,5 mm ma przekrój równy 4 mm²,
- planując obciążenie prądowe, dobrze dopasowane przekroje przewodów do przewidywanego natężenia prądu są niezbędne,
- pozwalają one zredukować straty energii oraz ryzyko przegrzewania się instalacji.
Wiedza o średnicy i przekroju nie tylko ułatwia projektowanie systemów elektrycznych, ale także jest istotna w kontekście przestrzegania zasad bezpieczeństwa. Zapewnienie, że zarówno średnica, jak i przekrój kabla spełniają ustalone standardy, w znacznym stopniu przyczynia się do bezpiecznej eksploatacji urządzeń elektrycznych.
Jakie są różnice między przekrojem a średnicą kabla?
Zrozumienie różnic między średnicą a przekrojem kabla jest kluczowe w dziedzinie elektrotechniki.
Średnica odnosi się do grubości kabla, a jej miarą są milimetry. Z kolei przekrój dotyczy powierzchni przekroju poprzecznego, który wyrażany jest w milimetrach kwadratowych (mm²). Mimo że oba parametry odnoszą się do cech fizycznych kabla, każdy z nich ukazuje inny aspekt jego budowy.
Średnica jest ściśle powiązana z kształtem kabla, co nabiera szczególnego znaczenia w przypadku przewodników o przekroju okrągłym.
Przy obliczaniu przekroju korzysta się z wzoru na pole koła, czyli P = π(d/2)². Znajomość przekroju jest niezbędna, gdyż pozwala ocenić zdolność kabla do przewodzenia prądu oraz jego zastosowanie w kontekście obciążenia. Dodatkowo, materiał, z którego wykonany jest przekrój, wpływa na rezystancję elektryczną, natomiast średnica ma kluczowe znaczenie w kontekście norm jakości oraz procesów certyfikacyjnych.
Dzięki zrozumieniu obu tych wymiarów, możemy efektywnie projektować systemy zasilające, które są zarówno wydajne, jak i bezpieczne.
Co oznacza milimetry kwadratowe (mm²) w kontekście przekroju?
Milimetry kwadratowe (mm²) to jednostka używana do pomiaru pola przekroju poprzecznego przewodników, a jej znaczenie w projektowaniu systemów elektrycznych jest nie do przecenienia. Większy przekrój przewodnika oznacza zdolność do przesyłania większych ilości prądu. Przykładowo, przewody o przekroju 1,5 mm² mogą obsługiwać prąd od 10 A do 16 A, co zależy od specyficznych warunków instalacyjnych.
Kluczowe jest zrozumienie zależności pomiędzy przekrojem a wydajnością przewodów, ponieważ mniejsze wartości mm² mogą prowadzić do większych strat energetycznych oraz zwiększać ryzyko przegrzania systemu. Zatem milimetry kwadratowe nie tylko wyznaczają maksymalne obciążenie prądowe, ale także określają możliwość pracy przewodu w różnych warunkach zewnętrznych.
Warto zwrócić uwagę na popularne przekroje, takie jak:
- 0,75 mm²,
- 1 mm² wzwyż,
- 2,5 mm².
Aby zagwarantować zarówno bezpieczeństwo, jak i wydajność instalacji elektrycznych, należy przestrzegać obowiązujących standardów. Ostatecznie, wybór odpowiedniego przekroju przewodu ma znaczący wpływ na niezawodność całego systemu elektrycznego.

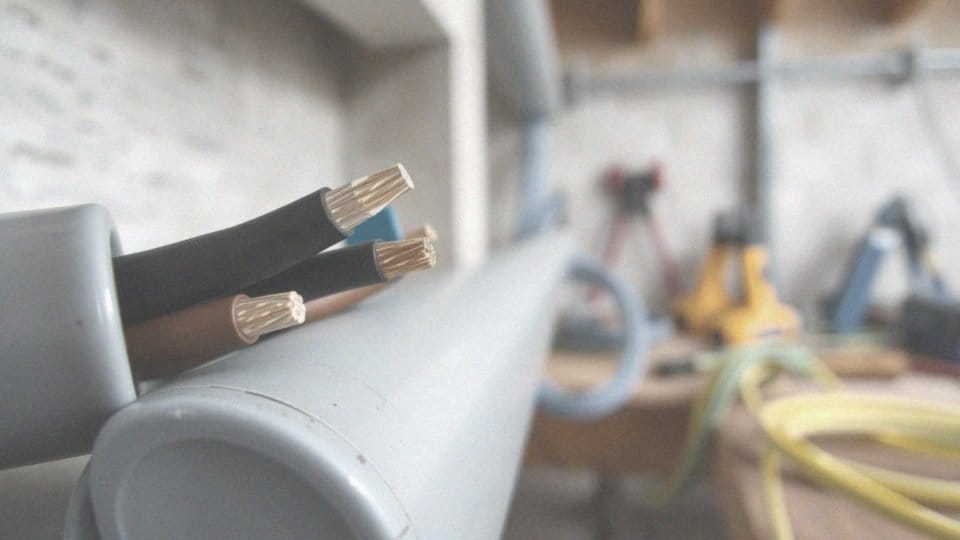

Jak przekrój kabla wpływa na obciążalność prądową?
Wielkość przekroju kabla odgrywa istotną rolę w określaniu jego obciążalności prądowej. Decydując się na kabel o większym przekroju, możemy przesyłać znacznie większe natężenie prądu. To z kolei znacząco redukuje ryzyko przegrzewania się, a także uszkodzenia izolacji.
Na przykład, przewód standardowy o przekroju 1,5 mm² ma zdolność wytrzymywania prądu w przedziale od 10 A do 16 A, co zależy od specyficznych warunków instalacyjnych. Z kolei kabel o mniejszym przekroju może prowadzić do:
- przeciążeń,
- wzrostu możliwości wystąpienia zwarć,
- przegrzewania,
- ryzyka dla bezpieczeństwa całej instalacji elektrycznej.
Nie można również zapominać, że obciążalność prądowa wiąże się z długością przewodu. Im dłuższy kabel, tym większy opór, co prowadzi do strat energii i spadków napięcia, obciążających całą instalację. Dlatego kluczowe jest, aby właściwie dobrać przekrój przewodu do przewidywanych obciążeń, co zapewnia efektywność i bezpieczeństwo w przepływie prądu.
Warto również pamiętać, że zastosowane materiały mają wpływ na właściwości przewodów, ich obciążalność oraz rezystancję. Dlatego precyzyjne określenie nominalnego przekroju jest niezbędne, aby dostosować parametry przewodów do konkretnych zastosowań, co pozwala uniknąć ewentualnych problemów.
Jak przekrój przewodu wpływa na rezystancję elektryczną?
Przekrój przewodu odgrywa kluczową rolę w kształtowaniu rezystancji elektrycznej. W przypadku przewodów miedzianych, ich zdolność do przewodzenia prądu bezpośrednio wpływa na opór elektryczny. Im większy przekrój, tym mniejszy opór, co w efekcie prowadzi do redukcji strat energii, gdy prąd płynie przez przewód. Na przykład, przewód o średnicy 2,5 mm² wykazuje znacznie niższą rezystancję w porównaniu do przewodu o przekroju 1 mm², co czyni go bardziej efektywnym w przesyłaniu energii.
Podstawowy wzór na rezystancję R, zgodnie z prawem Ohma, brzmi R = ρ * (L/A), gdzie ρ to rezystancja właściwa miedzi, L to długość przewodu, a A to jego przekrój. W miarę zwiększania się wartości A, rezystancja R maleje, co wskazuje na znaczenie wyboru przewodów o większym przekroju w instalacjach elektrycznych.
Takie rozwiązanie nie tylko ogranicza straty energii, ale także zapobiega przegrzewaniu się przewodów. Warto również pamiętać, że przy podejmowaniu decyzji o przekroju przewodów należy uwzględniać zarówno teoretyczne wartości nominalne, jak i aktualną przewodność miedzi. Często okazuje się, że rzeczywista rezystancja zachowuje się inaczej niż ta, która została obliczona na podstawie przekroju nominalnego. To z kolei stawia przed nami dodatkowe wyzwania w praktycznych zastosowaniach.
Jak długość kabla wpływa na spadek napięcia?
Długość kabla ma istotne znaczenie dla spadku napięcia w systemie elektrycznym. Im kabel jest dłuższy, tym większy może być spadek napięcia (Ua). Warto zwrócić uwagę na:
- długość kabla (L),
- natężenie prądu (I) w amperach.
Te czynniki są kluczowe podczas projektowania instalacji. Nadmierne straty napięcia mogą obniżać wydajność działania zasilanych urządzeń. Gdy przewody są długie, przemyślenie zastosowania kabli o większym przekroju może być korzystne. Takie rozwiązanie zmniejsza opór i redukuje straty energii.
Na przykład w domowych instalacjach, gdy długość kabla przekracza 50 metrów, mogą wystąpić negatywne skutki dla funkcjonowania podłączonych urządzeń. Wybierając odpowiednią średnicę przewodu, warto uwzględnić zarówno długość, jak i jego zastosowanie. Zaleca się, aby spadek napięcia w instalacjach zasilających nie przekraczał 3%. Przestrzeganie tych zasad przyczynia się do stabilności sieci kablowej oraz zapewnia bezpieczeństwo użytkowania urządzeń elektrycznych.
Jakie są konsekwencje stosowania nieodpowiedniego przekroju przewodów?
Używanie niewłaściwego przekroju przewodów może prowadzić do wielu poważnych problemów.
Taki stan rzeczy negatywnie wpływa na funkcjonowanie całej instalacji elektrycznej. Źle dobrany przekrój może powodować:
- przegrzewanie się przewodów,
- zwiększone ryzyko zwarć oraz pożarów,
- trudności w udźwignięciu przewidywanych obciążeń prądowych,
- znaczny spadek napięcia,
- wzrost rezystancji elektrycznej.
Kiedy kable nie są odpowiednio dopasowane do potrzeb mocy, mogą pojawić się problemy z ich działaniem, a nawet uszkodzenia. Z drugiej jednak strony, zbyt dużym przekrojem kabla są związane również wyższe koszty materiałów, co nie jest uzasadnione ekonomicznie.
Dlatego bardzo istotne jest, aby dobór minimalnego przekroju przewodów brał pod uwagę zarówno wymagania samej instalacji, jak i obowiązujące normy elektryczne. Taki przemyślany wybór pozwoli na zminimalizowanie ryzyka awarii oraz zwiększenie bezpieczeństwa użytkowania. Odpowiednio dobrany przekrój znacznie podnosi niezawodność systemów elektrycznych i przyczynia się do obniżenia kosztów eksploatacji.
Jak jakość kabli i przewodów wpływa na bezpieczeństwo instalacji elektrycznych?
Jakość kabli i przewodów ma ogromne znaczenie dla bezpieczeństwa instalacji elektrycznych. Przewody o niskiej jakości często charakteryzują się:
- gorszą obciążalnością prądową,
- niedostateczną izolacją,
- wzrostem ryzyka wystąpienia awarii lub pożaru.
Wybierając odpowiednie, wysokiej klasy materiały, zyskujemy na wytrzymałości przewodów, co jest niezwykle ważne w przypadku długoterminowego użytkowania. Kable, które zostały dostosowane do specyficznych warunków pracy, znacząco podnoszą poziom bezpieczeństwa. Z kolei niewłaściwie izolowane przewody mogą prowadzić do:
- zwarć,
- zapłonu materiałów budowlanych.
Przykładowo, użycie kabli o zbyt małych przekrojach sprawia, że są one bardziej narażone na przegrzanie, co może wywołać poważne konsekwencje dla całej sieci elektrycznej. Parametry techniczne kabla, takie jak rezystancja, mają bezpośredni wpływ na straty energii. Kable niskiej jakości zwykle wykazują:
- wyższą rezystancję,
- większe straty,
- obniżoną efektywność energetyczną.
Dodatkowo, niedoskonałe materiały użyte w procesie produkcji przewodów mogą znacząco skrócić ich żywotność, co z kolei prowadzi do nieoczekiwanych awarii. Właściwy dobór kabli i przewodów jest więc nieodzowny dla zapewnienia bezpieczeństwa instalacji elektrycznych. Inwestycja w wysokiej jakości materiały ogranicza ryzyko awarii oraz sprzyja bezpiecznemu użytkowaniu systemu.
Dlaczego warto znać nominalny przekrój przewodu?
Znajomość nominalnego przekroju przewodu odgrywa kluczową rolę w zapewnieniu bezpieczeństwa oraz efektywności instalacji elektrycznych. Przekrój nominalny, mierzony w milimetrach kwadratowych (mm²), umożliwia wybór odpowiednich kabli do określonych zastosowań. Ma to istotne znaczenie dla:
- obciążalności prądowej,
- wydajności przesyłu energii,
- minimalizacji ryzyka wystąpienia przeciążeń oraz spadków napięcia.
Takie problemy mogą prowadzić do poważnych uszkodzeń instalacji, a w skrajnych przypadkach grozić pożarem. Przykładowo, przewód o standardowym przekroju 2,5 mm² może przenosić od 16 A do 25 A, co zazwyczaj wystarcza dla większości urządzeń w domach. Przewody o zbyt małym przekroju są narażone na straty energii i przegrzewanie, co z kolei zwiększa ryzyko awarii.
Z uwagi na to, znajomość nominalnego przekroju jest także niezbędna podczas projektowania instalacji. Ważne jest, aby uwzględnić długość kabla oraz przewidywane obciążenie. W przypadku przewodów dłuższych niż 50 metrów, zaleca się zastosowanie większego przekroju, co pomaga zredukować spadki napięcia. Należy podkreślić, że dobór odpowiedniego przekroju przewodów to nie tylko kwestia efektywności, ale przede wszystkim bezpieczeństwa. Właściwe zastosowanie przekroju nominalnego przekłada się na większą niezawodność systemów elektrycznych i komfort ich użytkowania.
